Основные определения и классификация способов подключения и защиты


Счетчика времени для фиксирования исходящей связи


Предыдущая схема (Рис. 13) предусматривала срабатывание счетчика времени во всех режимах связи:

• обрыв линии;

• попытка пиратского подключения;

• использование телефона хозяина линии при исходящей связи;

• входящая связь.

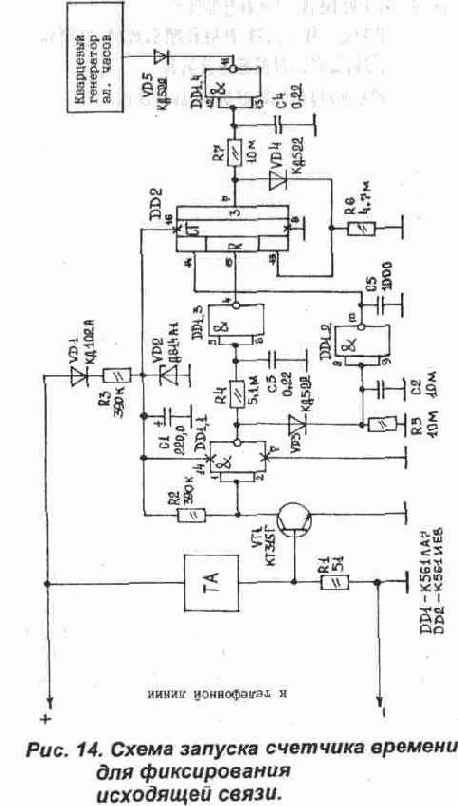

В случае, когда абонент желает контролировать лишь время исходящей связи с основного телефонного аппарата. для запуска кварцевого генератора часов следует применять схему, приведенную на Рис. 14.

В состав схемы входят:

• датчик тока—R1,VТ1,R2,DD1.1;

• фильтр индукторного вызова — R4, СЗ;

• формирователь импульса цифры номера — VD3,R5,C2,DD1.2,C5;

• счетчик набранной цифры — DD2;

• инвертор включения генератора — DD1.4;

• цепь питания микросхем — VD 1, R3, С 1, VD2.

Данная схема позволяет:

• включить счетчик времени после снятия трубки и набора первых 3-х цифр номера (исходящая связь);

• выключить счетчик после окончания разговора (погрешность 2-4 с);

• исключить отсчет времени в случае входящей связи (номер не набирался), а также при параллельном подключении к линии.


Работа схемы заключается в следующем. При снятии трубки на ТА срабатывает датчик тока Rl, VT1 и с запаздыванием в 1 с (фильтр вызова) элемент DD2 подготавливается к счету. Элемент счетчика DD2 считает количество набранных цифр номера. Формирователь R5, С2, DD2.1 переключается в межсерийной паузе набора номера. После первых трех цифр высокий уровень на выходе 7 DD2 останавливает счет и, заряжая С4 через R7, переключает DD1.4, включая тем самым электронные часы. При входящей связи микросхема DD2 также подготавливается к счету, но импульсы набора номера в этом режиме отсутствуют. Электронные часы остаются в выключенном состоянии.

Таким образом, схема запуска позволяет избирательно отслеживать исходящую связь только с подключенного к ней телефонного аппарата.

3.8. Специализированные анализаторы телефонных линий

В состав оборудования помещений кроссов АТС входят испытательно-измерительные столы (ИИС), предназначенные для производства эксплуатационных измерений и испытаний абонентских линий, телефонных аппаратов, абонентских комплектов АТС и соединительных проводов [4].

Оборудование ИИС для электромеханических станций можно разделить на пять основных частей:

• подключающее устройство для подключения ИИС к проверяемой соединительной (абонентской) линии;

• испытательная часть для определения

исправности абонентской линии, телефонного аппарата и абонентского комплекта АТС;

• измерительная часть для эксплуатационных измерений электрических параметров линии и ТА на постоянном токе;

• служебная часть для приема заявок и ведения разговора с абонентом и персоналом АТС;

• переговорное устройство для набора номера, приема и передачи разговора, используемое совместно с испытательной и служебной частью.

Ниже указаны технические возможности ИИС.

Подключающее устройство

Подключающее устройство позволяет осуществлять подключение ИИС к проверяемой линии либо с помощью приборов автоматической установки данных, путем набора номера проверяемого ТА, либо в кроссе с помощью испытательных шнуров. Автоматическое подключение возможно только к абонентским линиям, а с помощью шнуров — к любым соединительным линиям.

Испытательная часть

Испытательная часть ИИС позволяет:

• вызывать абонента, у которого положена трубка, индукторным током;

• вызывать абонента, у которого снята трубка, фоническим сигналом нарастающей громкости;

• контролировать прохождение установления

соединения и разговора по проверяемой линии;

• вызывать по проверяемой линии станцию и

набирать любой номер;

• вести переговоры по проверяемой линии как в сторону линии, так и станции;

• проверять качество разговорных цепей ТА путем введения в разговорный тракт во время разговора искусственной линии с затуханием 26 дБ;

• проверять правильность работы

номеронабирателя ТА, включенного в линию.

Измерительная часть

Измерительная часть позволяет:

• измерять омическое сопротивление шлейфа абонентской и соединительной линий (как двух, так и трехпроводной);

• измерять сопротивление изоляции между проводами А и Б абонентской линии, а также между любым проводом и землей в пределах до 1-10Ом;

• проверять наличие на проводах линии посторонней полярности путем измерения сопротивления изоляции между каждым проводом и минусом батарей АТС;

• проверять целостность конденсатора в телефонном аппарате абонента;

• проверять исправность защитных предохранителей кросса.

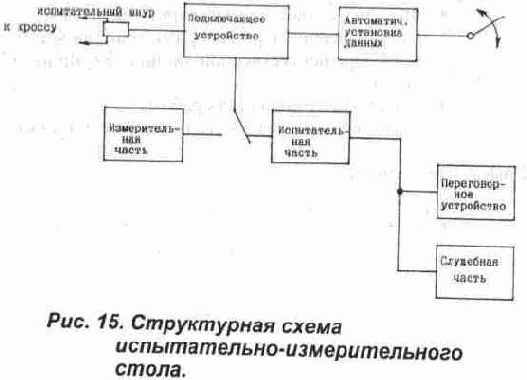

Структурная схема испытательно-измерительного стола приведена на Рис. 15.
